SMD 7-сегментни дисплеисе превърнаха в един от най-широко използваните дисплейни компоненти в съвременната електроника. От индустриално оборудване и медицински устройства до потребителски уреди и автомобилни табла, тези компактни модули с LED дисплей предлагат отлична видимост, енергийна ефективност и дългосрочна надеждност.
Тази статия обяснява как работят SMD 7-сегментните дисплеи, техните ключови предимства, общи приложения, сравнение с традиционните технологии за дисплеи, съображения за инсталиране и как фирмите могат да изберат правилното решение за своите проекти. Независимо дали сте инженер, продуктов дизайнер, дистрибутор или мениджър доставки, това ръководство ще ви помогне да вземете информирани решения.

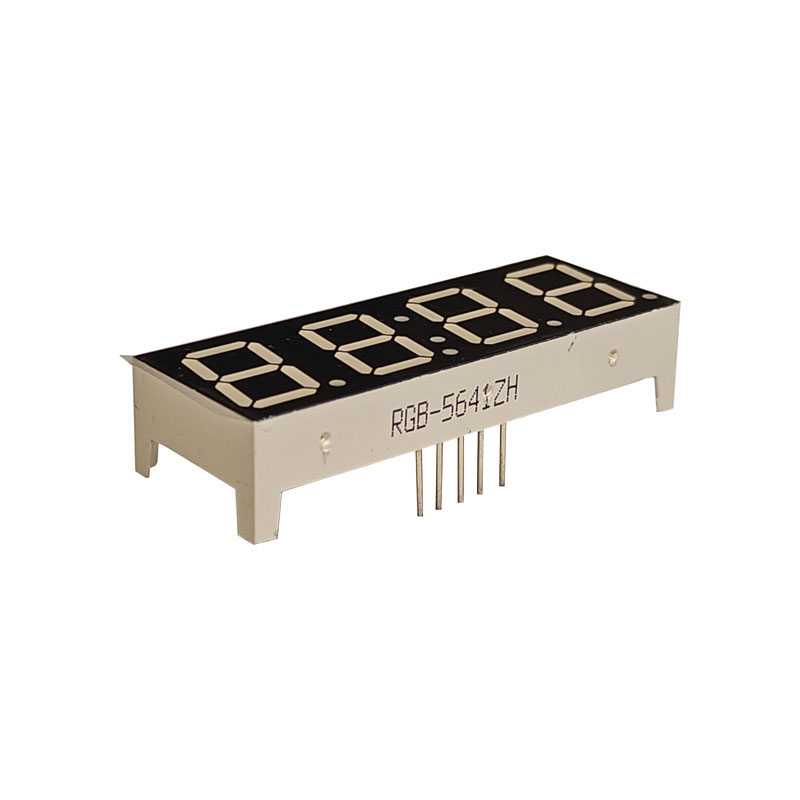

SMD 7-сегментният дисплей е компактен електронен дисплейен компонент, проектиран с помощта на технологията за повърхностен монтаж (SMD). Състои се от седем отделни LED сегмента, подредени във формата на фигура осем. Чрез селективно осветяване на тези сегменти, дисплеят може да показва числа от 0 до 9 и определени букви.
За разлика от традиционните дисплеи с отвори, SMD версиите се монтират директно върху повърхността на печатна платка (PCB), което позволява по-компактен дизайн, автоматизирано сглобяване и по-висока производствена ефективност.
| Характеристика | Описание |
|---|---|
| Тип монтаж | Технология за повърхностен монтаж (SMT) |
| Формат на дисплея | Цифрови и ограничени буквено-цифрови |
| Източник на светлина | LED технология |
| Общи цветове | Червено, зелено, синьо, бяло, кехлибарено |
Всеки сегмент на дисплея съдържа светодиод. Когато електрически ток протича през сегмент, той светва. Различни комбинации от осветени сегменти образуват различни цифри.
Например:
SMD дисплеите обикновено се предлагат в две електрически конфигурации:
Всички катоди са свързани заедно. Индивидуалните сегменти светват при подаване на положително напрежение.
Всички аноди са свързани заедно. Сегментите светят, когато са свързани към земята.
Производителите и инженерите избират SMD 7-сегментни дисплеи, защото те осигуряват няколко оперативни и производствени предимства.
Тези предимства правят SMD дисплеите особено ценни за производствени среди с голям обем, където ефективността и последователността са критични.
SMD 7-сегментните дисплеи се използват в много индустрии поради тяхната простота, издръжливост и рентабилност.
| Индустрия | Приложение |
|---|---|
| Потребителска електроника | Дигитални часовници, калкулатори, кухненски уреди |
| Индустриално оборудване | Табла за управление, броячи, таймери |
| Медицински изделия | Системи за наблюдение и диагностична апаратура |
| Автомобилна | Индикатори на таблото и дисплейни модули |
| Интелигентни домашни устройства | Температурни контролери и IoT продукти |
Едно от най-големите решения, пред които са изправени инженерите, е изборът между SMD дисплеи и традиционни модели с отвори.
| Фактор за сравнение | SMD дисплей | Дисплей с отвори |
|---|---|---|
| Метод на сглобяване | Автоматизирана SMT | Ръчно или вълново запояване |
| PCB пространство | Компактен | По-голям отпечатък |
| Скорост на производство | Високоскоростен монтаж | По-бавен процес |
| Механична якост | Умерен | Много силно |
| Ефективност на разходите | Отличен за масово производство | По-високи разходи за труд |
Преди да изберат SMD 7-сегментен дисплей, инженерите трябва внимателно да оценят няколко технически параметъра.
По-широкият зрителен ъгъл подобрява четливостта от различни позиции.
Яркостта влияе върху видимостта при дневна светлина или силна околна светлина.
Ниската консумация на ток е важна за устройствата, захранвани с батерии.
Индустриалните приложения изискват дисплеи с широк температурен толеранс.
Изборът на правилния SMD 7-сегментен дисплей пряко влияе върху качеството на продукта, производителността и ефективността на производството.
Ето няколко важни фактора, които трябва да имате предвид:
Работата с опитен производител помага за намаляване на рисковете при доставките и гарантира стабилни дългосрочни доставки.
Правилното оформление на печатни платки и практиките за монтаж значително подобряват производителността на дисплея и производствения добив.
Много повреди на дисплея са резултат не от самия дисплей, а от лош дизайн на печатни платки или неправилни условия на запояване.
| проблем | Възможна причина | Решение |
|---|---|---|
| Неравномерна яркост | Неправилен контрол на тока | Използвайте подходящи резистори или драйвери |
| Мъртви сегменти | Лоши споени съединения | Проверете качеството на запояване |
| Трептене | Нестабилно захранване | Подобрете регулирането на напрежението |
| Прегряване | Прекален ток | Намалете работния ток |
Тъй като електронните устройства продължават да стават все по-малки и по-умни, технологията на дисплея се развива бързо.
Модерните SMD 7-сегментни дисплеи сега се разработват с:
Тези подобрения помагат на производителите да създават по-надеждни и енергийно ефективни електронни системи за световните пазари.
Надеждните вериги за доставки са от съществено значение в електронната индустрия. Изборът на професионален производител на дисплеи осигурява предимства като стабилно качество на продукта, персонализирани решения, техническа поддръжка и мащабируем производствен капацитет.
Guangzhou RGB Optoelectronic Technology Co., Ltd.специализира във висококачествени решения за LED дисплеи за промишлени, автомобилни, потребителска електроника и приложения за смарт устройства. С усъвършенствани производствени възможности и строги системи за управление на качеството, компанията поддържа клиенти по целия свят с надеждни дисплейни технологии.
Професионалните доставчици могат също да помогнат с персонализирани цветове на дисплея, размери на цифрите, съвместимост на печатни платки и специфични за приложението изисквания, помагайки на бизнеса да намали времето за разработка и да подобри надеждността на продукта.
да Базираните на LED SMD дисплеи консумират относително ниска мощност в сравнение с много традиционни технологии за дисплеи, което ги прави подходящи за преносими устройства и устройства, захранвани с батерии.
да Производителите могат да персонализират размера на цифрата, цвета, яркостта, конфигурацията на щифта и опаковката въз основа на изискванията на клиента.
Висококачествените LED дисплеи могат да работят десетки хиляди часове при подходящи електрически и термични условия.
Червеното и зеленото обикновено се предпочитат, защото предлагат отлична видимост при повечето условия на осветеност.
Абсолютно. Индустриалните SMD дисплеи са проектирани да издържат на вибрации, температурни промени и дълги работни цикли.
SMD 7-сегментните дисплеи остават една от най-практичните и рентабилни дисплейни технологии в електронната индустрия. Тяхната компактна структура, висока видимост, ниска консумация на енергия и съвместимост с автоматизирани производствени процеси ги правят идеални за широк спектър от приложения.
Независимо дали разработвате потребителска електроника, индустриални системи за управление, медицинско оборудване или автомобилни продукти, изборът на правилния доставчик на дисплеи може значително да подобри качеството на продукта и ефективността на производството.
Guangzhou RGB Optoelectronic Technology Co., Ltd.е готов да подкрепи вашите проекти с професионални производствени възможности, персонализирани решения за дисплеи и отзивчива техническа помощ.
Свържете се с насднес, за да обсъдим вашите изисквания и да открием идеалното решение за LED дисплей за вашия бизнес.
-
